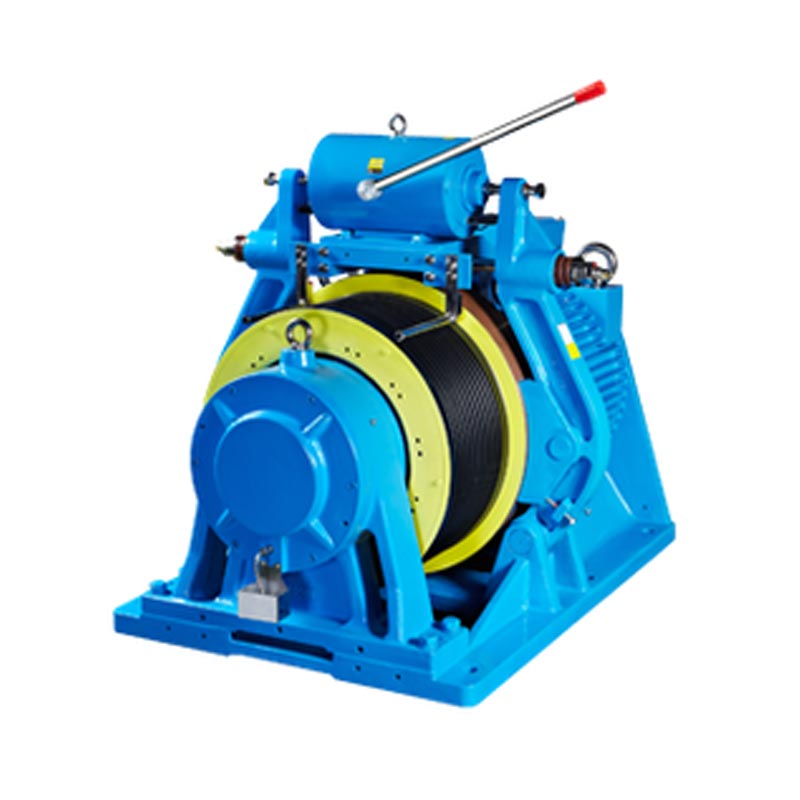

WTYF2 / SWTYF2 MR баландсуръат лифт

Модели	Иқтидор кг	Суръати лифт Бону	Натиҷаи баҳогузорӣ кВт	Ҷараёни номиналӣ A	Суръати номиналӣ чархзании	Басомад Hz	Диаметри варақ мм	полякхо 2с	Момент Нм	Арғамчинҳо	Дист Гроув. мм	Кунҷи буриш	Кунҷи чуқурӣ	Рохзанӣ	Сарбории мил кг	Дастаки Чарх	Нашри дурдаст	Инерция кг м^2	Вазн кг
WTYF2-1000-300	1000	3.0	20.8	44.0	220	36.7	520	20	899	4-Φ13	17	β=0°	γ=25°	2:1	12 000	Y	N	10.10	1050
WTYF2-1000-350		3.5	24.2	51.0	257	42.8
WTYF2-1000-400		4.0	27.7	60.0	294	49.0
WTYF2-1150-300	1150	3.0	23.9	51.0	220	36.7	520	20	1,034	4-Φ13	17	β=0°	γ=25°	2:1	12 000	Y	N	10.10	1050
WTYF2-1150-350		3.5	27.8	58.0	257	42.8
WTYF2-1150-400		4.0	31.8	66.0	294	49.0
WTYF2-1250-300	1250	3.0	25.9	56.0	220	36.7	520	20	1,124	4-Φ13	17	β=0°	γ=25°	2:1	12 000	Y	N	10.90	1,150
WTYF2-1250-350		3.5	30.3	64.0	257	42.8
WTYF2-1250-400		4.0	34.6	73.0	294	49.0
WTYF2-1350-300	1350	3.0	28.0	60.0	220	36.7	520	20	1,214	4-Φ13	17	β=0°	γ=25°	2:1	12 000	Y	N	10.90	1,150
WTYF2-1350-350		3.5	32.7	69.0	257	42.8
WTYF2-1350-400		4.0	37.4	78.0	294	49.0
WTYF2-1600-300	1600	3.0	33.2	70.0	220	36.7	520	20	1,439	4-Φ13	17	β=0°	γ=25°	2:1	12 000	Y	N	12.20	1250
WTYF2-1600-350		3.5	38.7	80.0	257	42.8
WTYF2-1600-400		4.0	44.3	92.0	294	49.0

Барои дидани тасвир клик кунед

Эзоҳҳо:
1.Тормоз AC220V ва DC220V ихтиёрӣ мебошанд, дигар шиддати тормоз лутфан бо муҳандисон машварат кунед.
2.Тормози AC бо контроллер муҷаҳҳаз аст, трансформатори поин талаб карда намешавад. Тормози доимӣ трансформатори пастзанандаро дар кабинет талаб мекунад, то шиддати нигоҳдорӣ 50% шиддати интихобро кафолат диҳад.

Модели	Иқтидор кг	Суръати лифт Бону	Натиҷаи баҳогузорӣ кВт	Ҷараёни номиналӣ A	Суръати номиналӣ чархзании	Басомад Hz	Диаметри варақ мм	полякхо 2с	Момент Нм	Арғамчинҳо	Дист Гроув. мм	Кунҷи буриш	Кунҷи чуқурӣ	Рохзанӣ	Сарбории мил кг	Дастаки Чарх	Remole Release	Инерция кг м^2	Вазн кг
WTYF2-2000-300	2000	3.0	41.5	92	220	36.7	520	20	1799	6-Φ13	17	β=0°	γ=25°	2:1	15 000	N	N	18.8	1550
WTYF2-2000-350		3.5	48.4	106	257	42.9
WTYF2-2000-400		4.0	55.3	121	294	49.0
WTYF2-2500-300	2500	3.0	51.9	121	179	47.7	640	32	2767	5-Φ16	20	β=0°	γ=25°	2:1	20 000	N	N	29.5	2400
WTYF2-2500-350		3.5	60.5	140	209	55.7
WTYF2-2500-400		4.0	69.2	162	239	63.7
WTYF2-3000-300	3000	3.0	62.3	145	179	47.7	640	32	3320	6-Φ16	20	β=0°	γ=25°	2:1	20 000	N	N	31	2480
WTYF2-3000-350		3.5	72.6	170	209	55.7
WTYF2-3000-400		4.0	83.0	195	239	63.7
WTYF2-3600-300	3600	3.0	74.7	179	179	47.7	640	32	3985	6-Φ16	20	β=0°	γ=25°	2:1	20 000	N	N	34.1	2600
WTYF2-3600-350		3.5	87.2	195	209	55.7
WTYF2-3500-400		4.0	99.6	236	239	63.7
WTYF2-4000-300	4000	3.0	76.1	178	179	47.7	640	32	4058	6-Φ16	20	β=0°	γ=25°	2:1	20 000	N	N	34.1	2600
WTYF2-4000-350		3.5	88.8	208	209	55.7
WTYF2-4000-400		4.0	101.5	240	239	63.7
SWTYF2-1000-100	1000	3.0	19.6	56	110	18.4	520	20	1699	6-Φ13	17	β=0°	γ=25°	1:1	15 000	N	N	18.8	1550
SWTYF2-1000-350		3.5	22.9	56	129	21.4
SWTVF2-1000-400		4.0	26.1	64	147	24.5
SWTYF2-1000-500		5.0	32.7	88	184	30.6
SWTYF2-1000-600		6.0	39.2	88	220	36.7
SWTYF2-1150-300	1150	3.0	22.5	64	110	18.4	520	20	1953	6-Φ13	17	β=0°	γ=25°	1:1	15 000	N	N	18.8	1550
SWTYF2-1150-350		3.5	26.3	64	129	214
SWTYF2-1150-400		4.0	30.1	74	147	24.5
SWTYF2-1150-500		5.0	37.6	102	184	30.6
SWTYF2-1150-600		6.0	45.1	102	220	36.7
SWTYF2-1250-100	1250	3.0	24.5	70	110	18.4	520	20	2123	6-Φ18	7	β=0°	γ=25°	1:1	15 000	N	N	18.8	1550
SWTYF2-1250-350		3.5	28.6	70	129	21.4
SWTVF2-1250-400		4.0	32.7	80	147	24.5
SWTYF2-1250-500		5.0	40.9	98	149	39.8	640	32	2613	5-Φ16	20				20 000			29.5	2400
SWTYF2-1250-600		6.0	49.0	112	179	47.8
SWTYF2-1350-300LS	1350	3.0	26.5	64	90	23.9	640	32	2822	5-Φ16	20	β=0°	γ=25°	1:1	20 000	N	N	29.5	2400
SWTYF2-1350-350LS		3.5	30.9	76	104	27.9
SWTYF2-1350-400LS		4.0	35.3	86	119	31.8
SWTYF2-1350-500		5.0	44.1	105	149	39.8
SWTYF2-1350-600		6.0	52.9	120	179	47.8
SWTYF2-1600-300	1600	3.0	31.4	75	90	23.9	640	32	3345	6-Φ16	20	β=0°	γ=25°	1:1	20 000	N	N	31	2480
SWTYF2-1600-350		3.5	36.6	88	104	27.9
SWTYF2-1600-400		4.0	41.8	100	119	31.8
SWTYF2-1600-500		5.0	52.3	124	149	39.8
SWTYF2-1600-600		6.0	62.7	146	179	47.8
SWTYF2-1600-700		7.0	73.2	160	200	53.2	670		3502						30 000	N	N	37.8	3050
SWTYF2-1600-800		8.0	83.7	180	228	60.8
SWTYF2-2000-300	2000	3.0	39.2	90	86	22.8	670	32	4377	6-Φ16	20	β=0°	γ=25°	1:1	30 000	N	N	37.8	3050
SWTYF2-2000-350		3.5	45.7	102	100	26.6
SWTYF2-2000-403		4.0	52.3	120	114	30.4
SWTYF2-2000-500		5.0	65.3	148	143	38.0
SWTYF2-2000-500		6.0	78.4	180	171	45.6
SWTYF2-2000-700		7.0	91.5	210	200	53.2
SWTYF2-2000-800		8.0	104.5	235	228	60.8

Барои дидани тасвир клик кунед

Иқтидори (кг)	Суръати лифт (м/с)	Рохзанӣ	D1	D2	D3	D4	D5	OP	В1	В2	В3	W4	H1	H2	Н3	Φd2
2000	3,0-4,0	2:1	326.5	145	530	794.5	1000	520	450	670	750	965	1000	360	40	26
2500-4000	3,0-4,0	2:1	411.5	340	640	1200	1350	640	260	822	912	1130	1200	444	50	34
1000-1150	3,0-6,0	1:1	326.5	145	530	794.5	1000	520	450	670	750	965	1000	360	40	26
1250	3,0-4,0
1250	5,0-6,0	1:1	411.5	340	640	1200	1350	640	260	822	912	1130	1200	444	50	34
1350-1600	3,0-6,0
1600	7,0-8,0	1:1	427.5	450	670	1340	1600	670	286	870	965	1104	1210	454	50	34
2000	3,0-8,0

Эзоҳҳо:
1.WTYF2-4000 таносуби тавозуни силсилаи 0,45 ~ 0,5 аст.
2.Тормози AC бо контроллер муҷаҳҳаз аст, трансформатори поин талаб карда намешавад. Тормози доимӣ трансформатори пастзанандаро дар кабинет талаб мекунад, то шиддати нигоҳдорӣ 50% шиддати интихобро кафолат диҳад.
