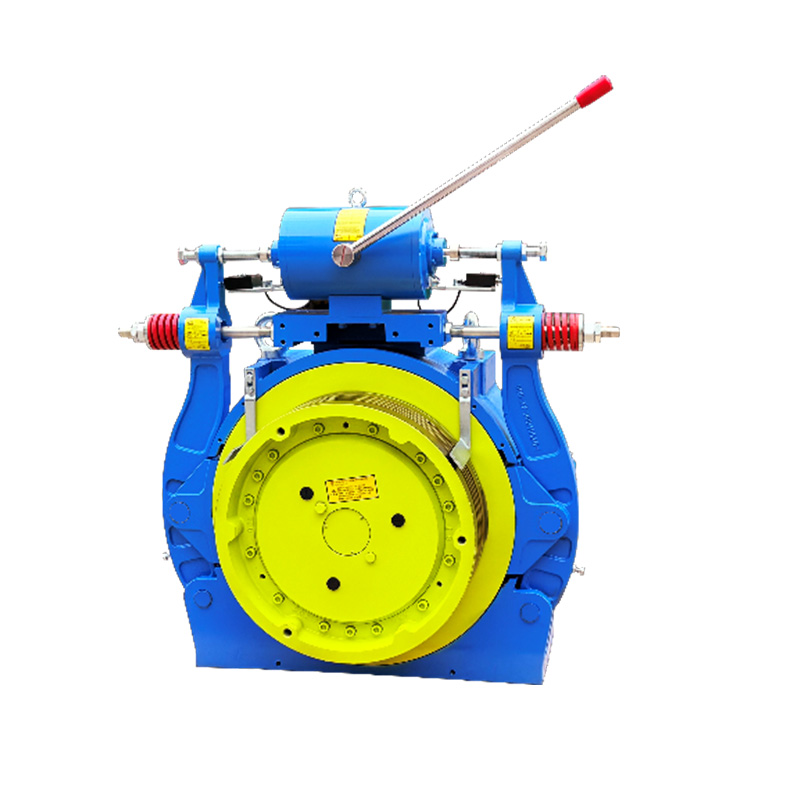

WTY1 / SWTY1 (520mm Sheave) СИЛСИЛАИ мошинҳои
| Иқтидор | 800-2000 кг |
| Рохзанӣ | 2:1|1:1 |
| Зербурида | U |
| Ҳамвор будани болишти пой | <0,5мм |
| Рейтинги муҳофизат | IP40 |
| Синфи изолятсия | F |
| полякхо | 32 |
| Сикли вазифавӣ | S5-40% |
| Шиддати номиналии мотор | AC380V |
| Тормоз | Драм |
| Шиддати интихоб / нигоҳдорӣ | AC110V/DC110V |
Сарчашмаи барқи ислоҳи пурраи мавҷ барои тормози DC
СИЛСИЯИ WTY1&SWTY1(520мм БАРҶОМ) - ПАНЧАИ ЯККА(РОТОРИ БЕРУНИИ)
| Модели | Иқтидор кг |
Суръати лифт Бону |
Натиҷаи баҳогузорӣ кВт |
Ҷараёни номиналӣ A |
Суръати номиналӣ чархзании |
Басомад Hz |
Диаметри варақ мм |
Момент Нм |
Арғамчинҳо | Дист Гроув мм |
Бурида Кунҷ |
Кунҷи чуқурӣ | Рохзанӣ | Сарбории мил кг |
Дастак кардан Чарх | Нашри дурдаст | Инерция кг м^2 |
Вазн кг |
| SWTY1-800-100(520) | 800 | 1.0 | 5.2 | 15 | 37 | 9.8 | 520 | 1359 | 6-Φ13 | 20 | β=95° | γ=30° | 1:1 | 5500 | Y | Y | 11.5 | 660 |
| SWTY1-800-150 (520) | 1.5 | 7.8 | 20 | 55 | 14.7 | |||||||||||||
| SWTY1-800-160 (520) | 1.6 | 8.4 | 20 | 59 | 15.7 | |||||||||||||
| SWTY1-800-175 (520) | 1.75 | 9.1 | 20 | 64 | 17.1 | |||||||||||||
| SWTY1-800-200(520) | 2.0 | 10.5 | 27 | 73 | 19.6 | |||||||||||||
| SWTY1-800-250 (520) | 2.5 | 13.1 | 30 | 92 | 24.5 | |||||||||||||
| SWTY1-1000-100(520) | 1000 | 1.0 | 6.1 | 18 | 37 | 9.8 | 520 | 1585 | 6-Φ13 | 20 | β=95° | γ=30° | 1:1 | 5500 | Y | N | 12 | 730 |
| SWTY1-1000-150 (520) | 1.5 | 9.8 | 28 | 55 | 14.7 | |||||||||||||
| SWTY1-1000-160 (520) | 1.6 | 10.5 | 28 | 59 | 15.7 | |||||||||||||
| SWTY1-1000-175 (520) | 1.75 | 11.4 | 28 | 64 | 17.1 | |||||||||||||
| SWTY1-1000-200(520) | 2.0 | 13.1 | 30 | 73 | 19.6 | |||||||||||||
| SWTYl-1000-250(520) | 2.5 | 16.3 | 36 | 92 | 24.5 | 1699 | ||||||||||||
| ★SWTY1-1150-150 (520) | 1150 | 1.5 | 9.8 | 28 | 55 | 14.7 | 520 | 1700 | 6-Φ13 | 20 | β=95° | γ=30° | 1:1 | 5500 | Y | N | 12 | 730 |
| ★SWTY1-1150-160 (520) | 1.6 | 10.5 | 28 | 59 | 15.7 | |||||||||||||
| ★SWTY1-1150-175 (520) | 1.8 | 11.4 | 28 | 64 | 17.1 | |||||||||||||
| ★SWTY1-1150-200(520) | 2.0 | 13.1 | 30 | 73 | 19.6 | |||||||||||||
| ★SWTY1-1150-250 (520) | 2.5 | 16.3 | 36 | 92 | 24.5 | |||||||||||||
| WTY1-1600-100 (520) | 1600 | 1.0 | 10.6 | 27 | 73 | 19.6 | 520 | 1384 | 6-Φ13 | 20 | β=95° | γ=30° | 2:1 | 5500 | Y | Y | 11.5 | 690 |
| WTY1-1600-150 (520) | 1.5 | 16.0 | 42 | 110 | 29.4 | |||||||||||||
| WTY1-1600-160 (520) | 1.6 | 17.0 | 42 | л18 | 31.3 | |||||||||||||
| WTY1-1600-175 (520) | 1.75 | 18.6 | 42 | 129 | 34.3 | |||||||||||||
| WTY1-1600-200(520) | 2.0 | 21.3 | 47 | 147 | 39.2 | |||||||||||||
| WTY1-2000-100 (520) | 2000 | 1.0 | 13.3 | 33 | 73 | 9.6 | 520 | 1729 | 6-Φ13 | 20 | β=95° | γ=30° | 2:1 | 5500 | Y | N | 12 | 730 |
| WTY1-2000-150 (520) | 1.5 | 20.0 | 48 | л10 | 29.4 | |||||||||||||
| WTY1-2000-160 (520) | 1.6 | 21.3 | 48 | л18 | 31.3 | |||||||||||||
| WTY1-2000-175 (520) | 1.75 | 23.3 | 48 | 129 | 34.3 | |||||||||||||
| WTY1-2000-200 (520) | 2.0 | 23.6 | 55 | 147 | 39.2 |
Эзоҳҳо:
1.Бо аломати "★" таносуби тавозун 0,48~0,5 аст.
2.Тормоз AC110V ва DC110V ихтиёрӣ мебошанд, дигар шиддати тормоз лутфан бо муҳандисон машварат кунед.
Тормози 3.AC бо контроллер муҷаҳҳаз аст, трансформатори поин талаб карда намешавад. Тормози доимии доимӣ трансформатори пастзанандаро дар шкаф талаб мекунад, то шиддати нигоҳдорӣ 50% шиддати ҷамъоварӣ бошад.
