Бо системаи таҳлили шакли мавҷҳои FFT мустақилона таҳияшудаи монеаҳои озмоишии саноат

Дар соҳаи санҷиши кори мошинҳои кашиш, усулҳои анъанавӣ асосан санҷиши ларзиш, санҷиши садо ва ғайраро дар бар мегиранд. Аммо, ба таври дақиқ сабт кардани шаклҳои мавҷҳои шиддат ва таҳлили маълумоти амалиётӣ асоси доварӣ кардани ҳолати мотор мебошад. Пас аз такмили ҳамаҷониба, Team Motor Lift NIDEC мустақилона як системаи таҳлили шакли мавҷи FFT-ро дар асоси принсипи қувваи барқии бозгашти мошинҳои кашиш таҳия кардааст - бидуни ниёз ба сенсорҳои мураккаби беруна, он метавонад мавҷҳои синусро танҳо тавассути табдили сигнал тавлид кунад ва ҳалли муассиртар ва дақиқро барои санҷиши мошини кашиш таъмин кунад.

Алгоритмҳои сершумор барои таҳкими хатти муҳофизати ошкоркунии хатоҳо

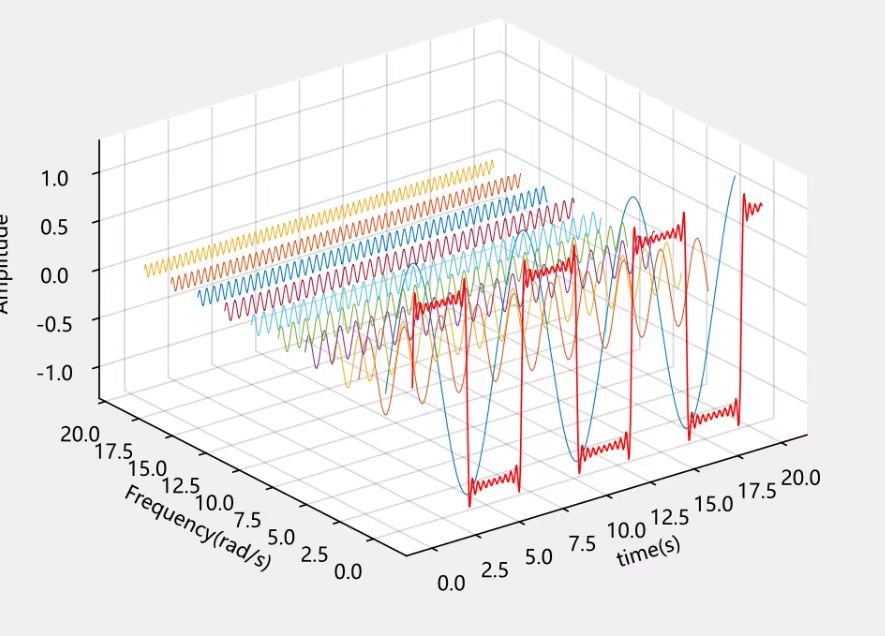

Алгоритми Fast Fourier Transform (FFT), асли абзорҳои таҳлили NVH, воситаи классикӣ барои ошкор кардани хатогиҳо мебошад. Он метавонад сигналҳои домении вақтро аз қувваи электромоторӣ, ки ҳангоми кори мотор ҷамъоварӣ шудааст, ба сигналҳои домени басомад табдил диҳад. Дар кори воқеии муҳаррикҳои синхронии магнитии доимӣ, хатогиҳо ба монанди номувофиқӣ, часпонидани баръакс ва часпонидани офсетии магнитҳои доимӣ дар тағироти нозук дар қувваи электромобилӣ инъикос карда мешаванд, ки сигналҳои ғайримуқаррариро дар басомадҳои мушаххас тавлид мекунанд. Бо қобилияти пурқудрати таҳлили сигнал, алгоритми FFT метавонад ин тағироти нозукро ба таври дақиқ сабт кунад ва барои ташхиси хатоҳо маслиҳатҳои муҳим диҳад.

Дучанд ядрои NIDEC Lift Testing Motor Solution

Асосии сахтафзор: Корти ба даст овардани маълумотҳои баландсифат

Барои роҳ надодан ба сигнали "тахриф" мо ҳамчун таҳкурсии сахтафзор кортҳои ба даст овардани маълумотҳои баландсифат ва ҳалли баландро интихоб мекунем. Он метавонад дар вақти воқеӣ тағироти ночизи шиддати қувваи барқи қафоро ҳангоми кори мотор сабт кунад, сигналҳои аналогиро ба сигналҳои дақиқи рақамӣ табдил диҳад ва барои таҳлили минбаъда "маълумоти хоми баландсифат" -ро таъмин кунад.

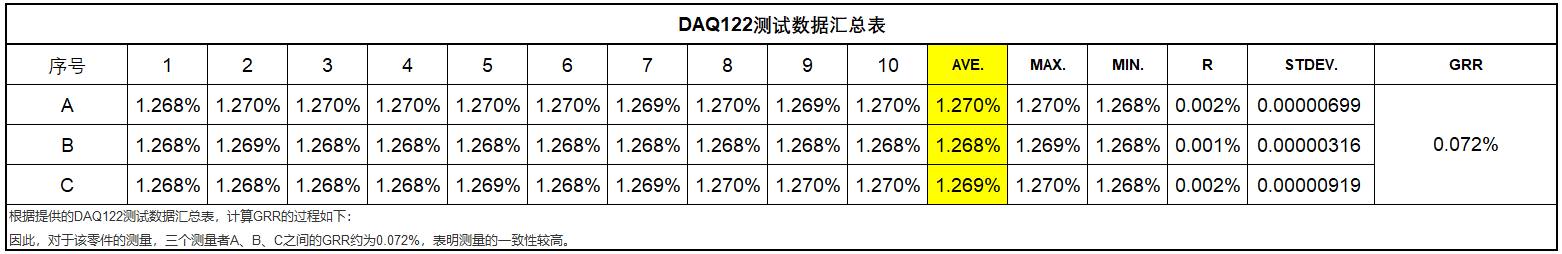

Барои боварӣ ҳосил кардани он, ки корти дарёфти додаҳои интихобшуда ба талабот мувофиқат мекунад, дастаи ME онро санҷидааст. Таҳлил нишон медиҳад, ки корти ба даст овардани маълумотҳои интихобшуда устувории аъло дорад, бо GRR тақрибан 0,072% дар байни се андозагирии A, B ва C.

Асосии нармафзор: Системаи мустақили таҳлили шакли мавҷҳои FFT таҳияшуда

Бартарии асосии ин система дар табдил додани "маълумоти касбӣ" ба натиҷаҳои санҷиши "намоён, таҳлилшаванда ва қобили истифода" мебошад. Се вазифаи асосии он таҳлили пурраи андозаро аз домени вақт то домени басомад фаро мегирад:

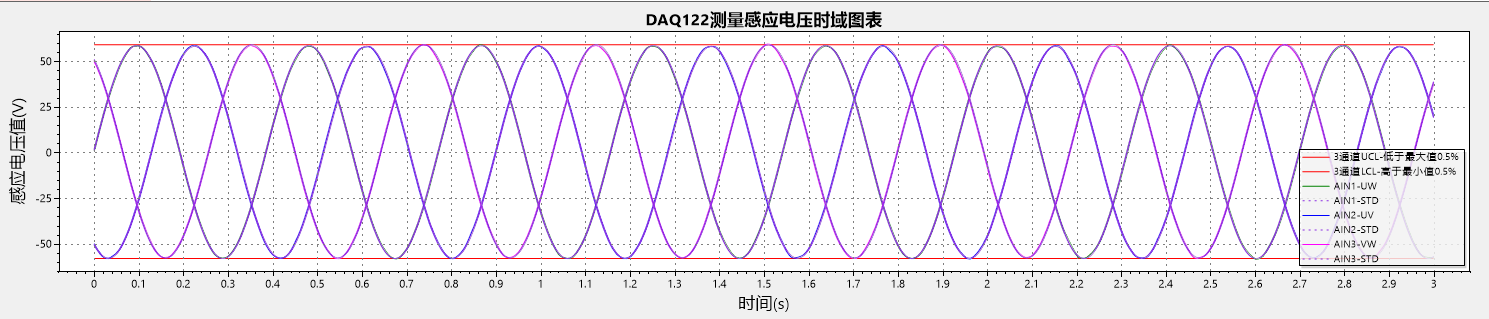

• Диаграммаи вақт-домени шиддати индуксионӣ: Дар вақти воқеӣ каҷи тағирёбии сигналҳои шиддатро бо мурури замон нишон дода, ба таври интуитивӣ тағирёбии шиддат ва гиреҳҳои пайдоиши авҷро нишон медиҳад ва тағироти фаврии сигналро дар як нигоҳ равшан мекунад;

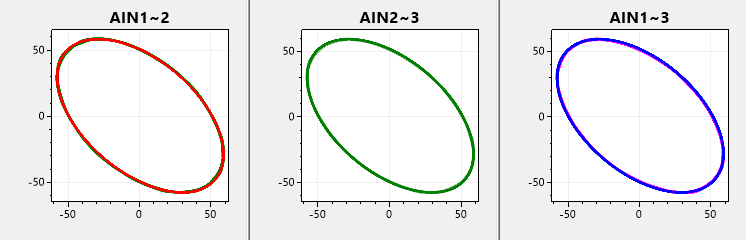

• Таҳлили тасвири Лиссажу: Рақамҳои Лиссажуро тавассути робитаи марҳилавии сигналҳои гуногун тавлид мекунад, устувории кори мошини кашишро зуд баҳо медиҳад ва дар як нигоҳ инҳирофҳои фазаҳои ғайримуқаррариро муайян мекунад;

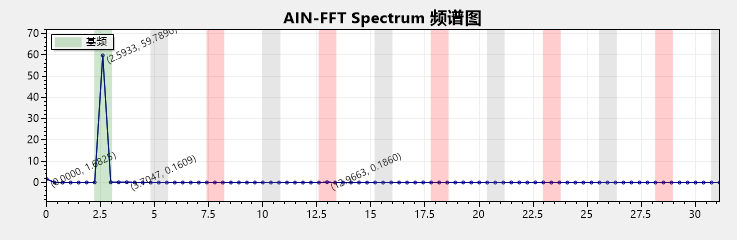

• Таҳлили амиқи спектр: Сигналҳои домени вақтро ба маълумоти домени басомад табдил медиҳад, таносуби ҳар як ҷузъи басомадро ба таври возеҳ нишон медиҳад ва мушкилоти эҳтимолиро ба монанди дахолати гармоникӣ ба осонӣ муайян мекунад.

Ғайр аз "намоиши маълумот", система бештар ба "расидани натиҷаҳо" тамаркуз мекунад. Се нишондиҳандаи асосии санҷиш кори мошини кашишро муҳофизат мекунанд:

1. Меъёри тақсимоти қулла: Тақсимоти қуллаҳои шиддатро ҳисоб мекунад, доварӣ мекунад, ки қуллаҳо дар доираи оқилонаанд ва аз талафоти мотор дар натиҷаи қуллаҳои ғайримуқаррарӣ пешгирӣ мекунанд;

2. Дараҷаи тасодуфии шакли мавҷ: Фарқи байни шакли мавҷи воқеӣ ва мавҷи синуси стандартиро муқоиса мекунад, таҳрифи шакли мавҷро миқдорӣ мекунад ва барои ба кор андохтани муҳаррик заминаи дақиқ фароҳам меорад;

3. Таҳлили шакли мавҷҳои THD: Таҳрифи умумии гармоникиро ҳисоб мекунад, таъсири гармоникаро ба шаклҳои мавҷи шиддат ба таври интуитивӣ инъикос мекунад ва ба беҳтар кардани сифати маҳсулоти мошинҳои кашиш кӯмак мекунад.

Намоиши дастовардҳо

Тавассути системаи мустақили таҳлили шакли мавҷҳои FFT, санҷиши бисёрченакаи кори мотор NVH гузаронида шуд, ки мушкилоти сифати маҳсулотро ба таври назаррас коҳиш дод ва сифати моторро пеш аз таҳвил таъмин кард. Аз моҳи декабри соли 2024 то имрӯз, тақрибан даҳҳо ҳазор муҳаррикҳо озмуда шудаанд, ки ҳосили аввалини муҳаррикҳои озмудашуда аз 99,5% боло нигоҳ дошта шудааст. Ҷамъоварӣ ва таҳлили ин маълумот эътимоднокии сифати муҳаррики лифтҳои NIDEC ва аҳамияти таҳияи ин нармафзори санҷиши фаъолияти мотории FFT-ро пурра нишон медиҳад.

Ниҳоят, аз тафсири принсипи NVH, ҷорӣ намудани инноватсия, ба даст овардани маълумот бо суръати баланд, таҳлили параметрҳои бисёрченака то санҷиши миқёси пурраи маҳсулот, ин системаи таҳлили шакли мавҷи FFT маҳдудиятҳои санҷиши анъанавиро мешиканад. Новобаста аз он ки барои санҷиши сифати корхонаи мотор, мониторинги ҳаррӯзаи кор ва нигоҳдорӣ ё ташхиси хатогӣ, он метавонад дастгирии муфассал ва ҳамаҷонибаи санҷишро таъмин кунад ва ба санҷиши самаранок, бехатар ва боэътимоди кори мотор дар саноати мошини кашиши лифт импулси нав ворид кунад!
